废液集中收集 |天津某液相实验室废液收集安装案例

一、项目背景

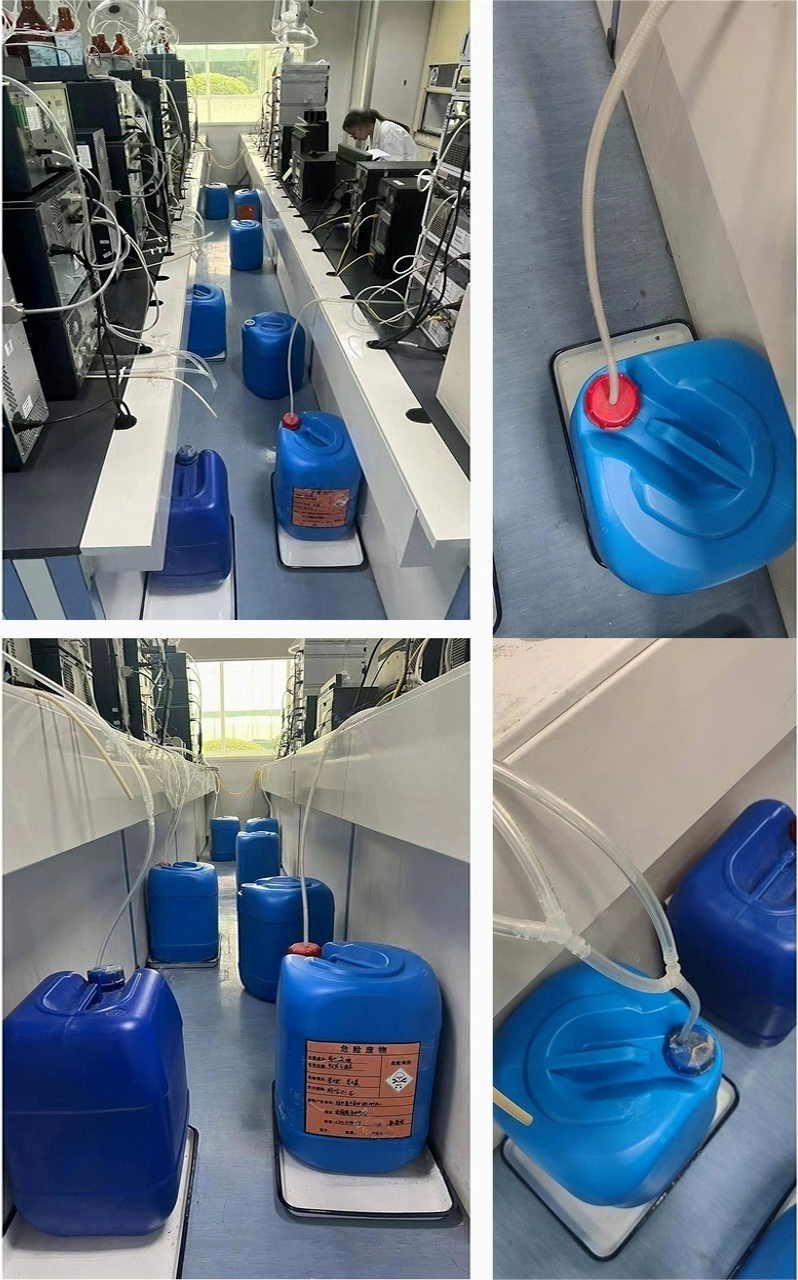

目前业主有多台高效液相色谱仪，每台仪器同时运行，会产生大量的废液。目前的废液收集是每台液相单独收集，现场稍显凌乱，且溶剂挥发，污染环境，对人体危害很大。计划改进为废液收集系统，多台仪器通过一个主管道收集到同一个废液桶中，并保证良好的密封性，既可以改善工作环境，又增加了空间利用效率。

二、项目目标

确保实验室废液得到安全、环保的收集； 改善工作环境，增加了空间利用效率。 防止异味挥发，保障实验环境和周边人员的健康与安全。

三、废液收集需求

·每排多台液相色谱仪废液接口，每台配三通接口连接主管道，预留管道清洗口，带密封死堵。接口适配各种口径废液管路，完全密封无挥发。

·废液管道安装布置合理，避免管道内积液和产生大量静电；可升降管路，确保排液干净。

·废液管道连接采用螺纹活接方式加固，方便检修和增加部件，密封性好，且具有良好的化学特性和物理伸缩性，避免产生漏液现象。 ·管道采用HDPE材质，耐酸碱、耐腐蚀，废液收集过程中不会变形。

·末端对接采用PTFE材质导流软管，有效减缓废液流速，降低静电风险。

·主管道末端和废液桶密封盖上均装有止流开关，操作方便。

·废液桶密封盖附带过滤器，吸附可挥发气体，可快捷拆装，可平衡容器内压力状态，密封状态下正常运作，吸附效果可达99%以上； 过滤器效期在半年以上。

四、废液管路集中收集解决方案

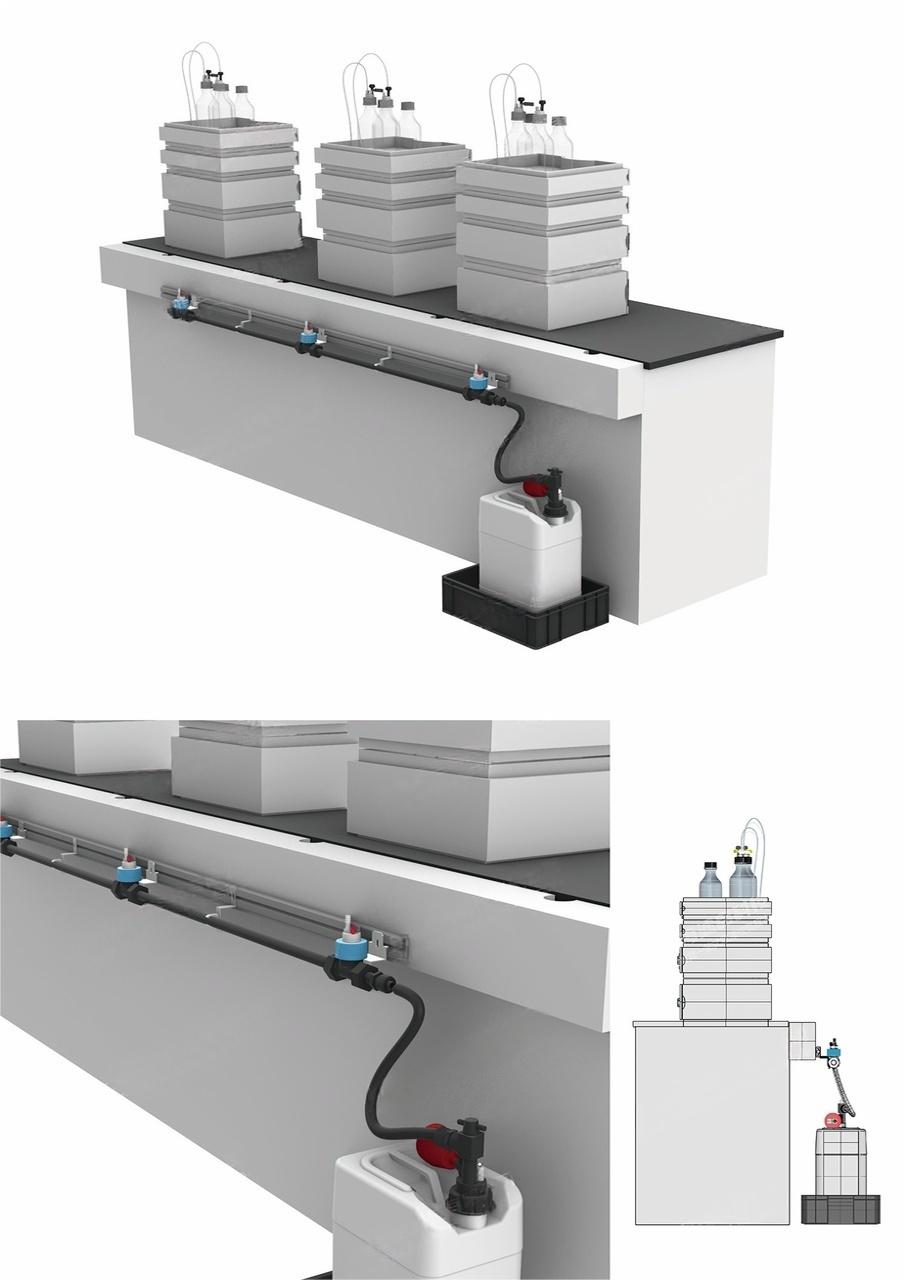

滤启科技团队针对客户的需求，设计了管路集成式废液收集系统，仪器废液通过接口排入管路，废液通过管路集中向废液容器排放。集成式废液收集系统可以减少实验室废液容器数量，让实验室更整洁。详细配置如下：

• 1、每排多台液相色谱仪废液接口，主管道采用Ф20mm，每台有GL45盖汇聚器，带有1.6mm-3.2mm的PFA /PDFE毛细管接口，及 6.4mm-12.0mm宝塔接口，适配各种口径废液管路，完全密封无挥发。
• 2、采用试验台后方下沉式隐形安装，按照3-5℃倾斜度布置收集主管道，确保液体缓慢流向废液收集桶中，避免管道内积液和产生大量静电。
• 3、管道部件采用材质HDPE改性塑料，确保硬度，在收集过程中不会产生变形，导致管道积聚液体，采用螺纹活接方式加固，方便检修和增加部件，具有良好化学特性和物理伸缩性，避免产生漏液现象。投标须提供第三方材料检测报告复印件;(原件备查)。
• 4、末端对接采用 ptfe材质导导流软管，有效减缓废液的流速，降低静电风险，长度 600mm±5%。
• 5、在主管道末端和废液桶密封盖上均装有止流开关，采用PTFE阀芯，有效阻止废液外泄，操作方便。
• 6、配有磁吸式电池款液位报警器，报警器外壳嵌入永磁铁，搭配引磁片可轻松固定在实验室任何位置，声光报警装置，确保安全需采用低压（＜6v）电池供电，并具有声光提醒功能。
• 7、废液桶密封盖附带半年使用有效期吸附过滤器，快捷拆装，配有可视时间按钮，可以平衡容器内的压力状态， 保证废液收集在密封状态下,正常运作,在有效期内吸附效果达 99%以上。吸附材料需提供提供第三方测试报告复印件，原件备查。
• 8、配有 20L PEHD 材质桶，S60螺纹,长宽高(320*290*300mm)，全套均为耐酸碱、耐腐蚀塑料产品。
• 9、废液收集防溢装置，防静电PP材质，外尺寸460*350*140mm，内尺寸420*310*135mm。

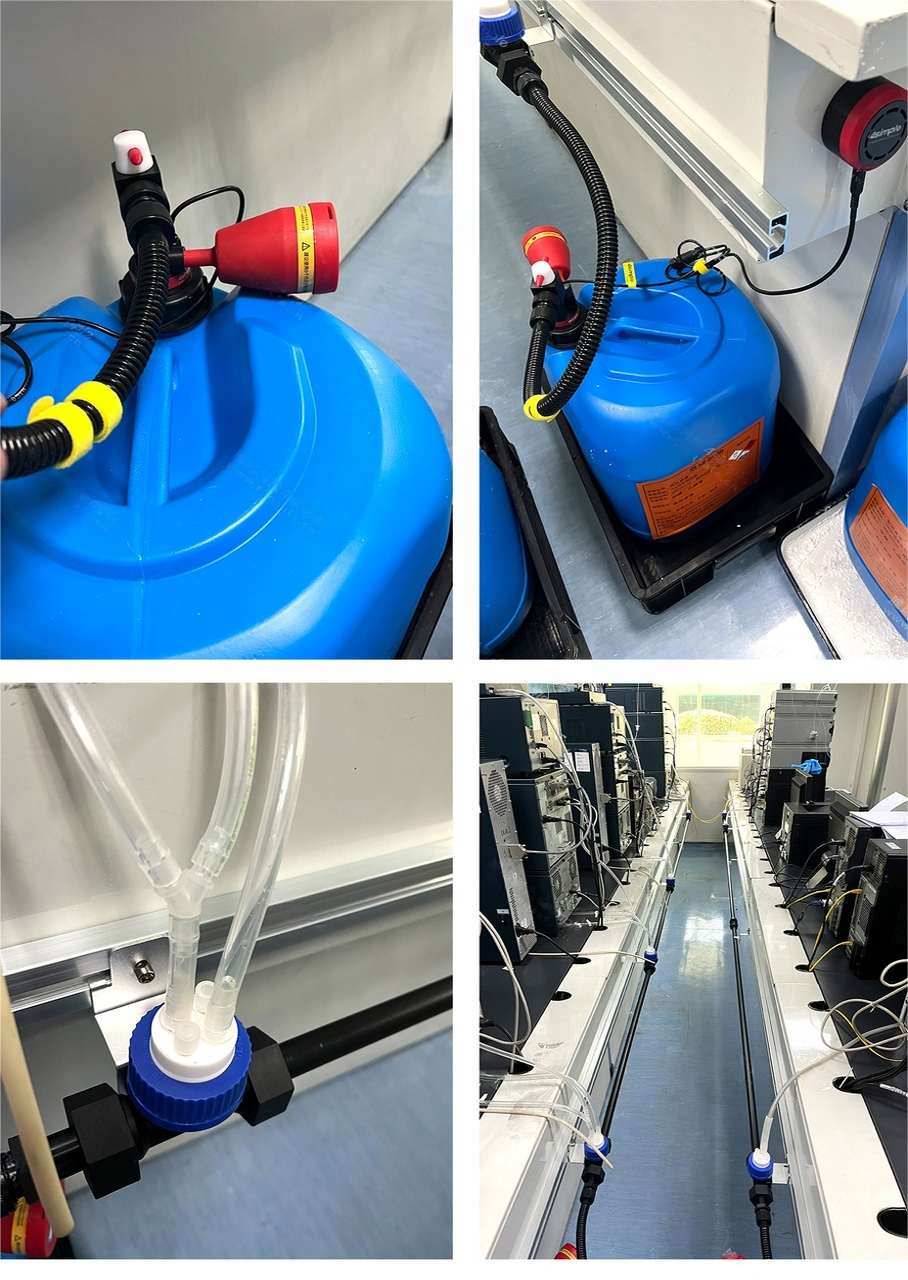

五、最终安装改造效果

• 1、废液收集过程采用全密闭式收集方式，废液管进入管道分别采用倒锥接头和宝塔接头连接，避免废液直接挥发，解决痛点1问题。

• 2、实验室内全部采用管路式废液收集系统，将同一排色谱仪产生的废液集中收集至同一个废液桶内，减少废液桶数量，解决痛点2问题。

• 3、针对实验台背部安装空间狭小，不便于移动的问题，设计了专用固定支架，在不移动和更改现有设备和线路的条件下安装和施工。解决痛点3问题。
